RS232绝对值编码器-IP68防水
绝对式单圈多圈编码器,掉电记忆,全量程范围内,位置数据唯一,具有RS232接口,标准Modbus-RTU协议。可方便适用于各类PLC和单片机采集。
- IP68防水防尘、防盐雾、抗震动;
- 分辨率最高17位,精度可达0.07度;
- 不锈铁外壳,不锈钢轴承,工业级编码器;
- 宽电压、通过EMC测试,抗干扰性强,稳定性强;
- 可通过通讯协议或上位机软件进行参数设定,操作简单直观;
- 支持查询模式和自动返回模式,反馈位置和速度。
连接轴类型:(例3806D表示主体外径38mm,06D表示6mm D型轴)
单圈分辨率:(每一圈的位置值数量10位=1024P,即2的10次方)
圈数:(即掉电记忆的圈数范围,超出指定圈数后,从零开始计数)
电气参数
输出接口:RS232(Modbus RTU)
单圈分辨率:10位,12位,14位,15位,16位,17位
多圈圈数:单圈,16圈,32圈,64圈,200圈,1200圈,4320圈,10800圈,21600圈,69782圈,定制更多圈数。
工作电压:DC 5V-24V
工作电流:≤100mA
线性度:0.10%
内核刷新周期:50uS
电气寿命:>100000h
波特率:9600-115200(默认9600)
站号地址ID:1-255(默认1)
机械参数
外壳/法兰材质:不锈铁
轴承材质:轴承钢
主轴负载:轴向20N,径向80N
最大机械转速:多圈转速3000RPM,单圈转速8000RPM
最大启动扭矩:0.006Nm
连接方式:实心轴,盲孔
重量:<220g (1-1.2米屏蔽线)
抗震动:10G
抗冲击:50G
环境参数
工作温度:-40 ~ + 85°C
储存温度:-40 ~ + 85 °C
湿度:98 % (无凝露)
防护等级:IP68

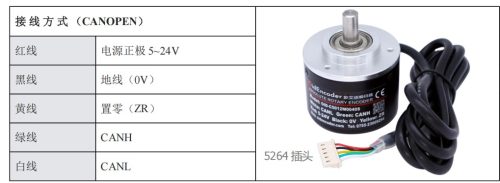

接线定义
红线 | 电源正极 |
黑线 | 0V 地 |
绿线 | TX |
白线 | RX |
黄线 | 置零(ZR) |
1、黄线-置零功能:
黄线接地(黑线),编码器置零; 也可以发送指令置零,详请参考通信协议部分的指令实例。
2、黄线-恢复出厂设置功能:
断电后,把黄线接到黑线上,上电,保持2分钟,掉电,去掉黄线悬空,重新上电。
3、黄线不用时,请悬空。
4、编码器专用电缆,均有金属屏蔽层抗干扰。
OID-R2.2706D-*S-IP68编码器
OID-R2.3808B-*T-IP68编码器
OID-R2.3808B-*S-IP68编码器
OID-R2.3808G-*S-IP68编码器
OID-R2.3806D-*S-IP68编码器
OID-R2.3806D-*T-IP68编码器
OID-R2.5008D-*S-IP68编码器
OID-R2.5810D-*S-IP68编码器
注:以上型号中*代表单圈分辨率以及圈数,具体详见欧艾迪选型手册产品型号定义。所有38mm外径的IP68型号都可以做尾部出线;其他特殊要求可定制。
