CAN单圈绝对值编码器

单圈绝对值编码器,在360°范围内,位置数据唯一。标准CAN总线协议,具有实时双向通讯能力,兼容 CAN2.0B 电气规范。可通过命令设置编码器的ID地址、零点、数据发送模式等参数,因此安装编码器时可将设备停留任意位置,无需考虑本编码器的旋 转位置、即可固定好连接轴。可方便适用于各类PLC和单片机采集。

  • 可做电子多圈,高达几百万圈;
  • 分辨率最高17位,精度可达0.07度;
  • 通过EMC测试,抗干扰性强,稳定性强;
  • 可通过通讯协议或上位机软件进行参数设定,操作简单直观;
  • 支持查询模式和自动返回模式,反馈位置和速度。

连接轴类型:(例3806D表示主体外径38mm,06D表示6mm D型轴)

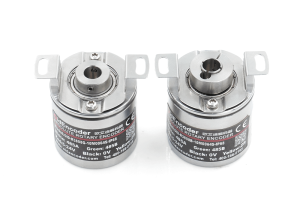

3806D出轴 5008D出轴 5010D出轴 3808B盲孔 3808G抱箍

单圈分辨率:(每一圈的位置值数量10位=1024P,即2的10次方)

10位(1024P) 12位(4096P) 14位(16384P) 15位(32768P) 16位(65536P) 17位(131072P)

电气参数

输出接口:CAN总线
单圈分辨率:10位,12位,14位,15位,16位,17位
工作电压:DC 5V-24V
工作电流:<50mA
线性度:0.10%
内核刷新周期:50uS
电气寿命:>100000h
波特率:100K-1M(默认500K)
站号地址ID:1-255(默认1)

机械参数

外壳/法兰材质:锌镍镀层钢/航空铝
轴承材质:轴承钢
主轴负载:轴向20N,径向80N
最大机械转速:8000RPM
最大启动扭矩:0.006Nm
连接方式:实心轴,盲孔
重量:<150g (1-1.2米屏蔽线)
抗震动:10G
抗冲击:50G

环境参数

工作温度:-40 ~ + 85°C
储存温度:-40 ~ + 85 °C
湿度:98 % (无凝露)
防护等级:外壳:IP54;  轴/轴承:IP65

接线定义

红线电源正极DC5-24V
黑线0V(GND)
绿线 CANH
白线CANL
黄线置零(ZR)

1、黄线-置零功能:
黄线接地(黑线),编码器置零; 也可以发送指令置零,详请参考通信协议部分的指令实例。
2、黄线-恢复出厂设置功能:
断电后,把黄线接到黑线上,上电,保持2分钟,掉电,去掉黄线悬空,重新上电。
3、黄线不用时,请悬空。
4、编码器专用电缆,均有金属屏蔽层抗干扰。

OID-C3808B-*S1S-IP54编码器

OID-C3808G-*S1S-IP54编码器

OID-C3806D-*S1S-IP54编码器

OID-C5008D-*S1S-IP54编码器

注:以上型号中*代表单圈分辨率

欧艾迪绝对值编码器使用手册(含通信协议及指令实例)-CAN单圈

OID-C3806D-IP54 图纸2D

OID-C3806D-IP54 模型3D

OID-C3808B-IP54 图纸2D

OID-C3808B-IP54 模型3D

OID-C3808G-IP54 图纸2D

OID-C3808G-IP54 模型3D

OID-C5008D-IP54 图纸2D

OID-C5008D-IP54 模型3D

CAN上位机软件(仅可搭配欧艾迪编码器及USB转CAN模块使用)

欧艾迪CAN转USB模块驱动程序(仅可搭配欧艾迪USB转CAN模块使用)

CAN编码器的接线与使用教程

查看全部教学视频

欧艾迪绝对值编码器与欧姆龙PLC接线、通信(编码器数据读取)示例与程序

欧艾迪绝对值编码器与西门子PLC接线、通信(编码器数据读取)示例与程序

欧艾迪绝对值编码器与台达PLC接线、通信(编码器数据读取)示例与程序

欧艾迪绝对值编码器与信捷PLC接线、通信(编码器数据读取)示例与程序

欧艾迪绝对值编码器与三菱PLC接线、通信(编码器数据读取)示例与程序

相关产品

RS485&模拟量双输出单圈绝对值编码器 单圈绝对值编码器,在360°范围内,位置数据唯一,具有RS4…
SPI绝对值编码器-微型 OID-S2706D-S1S是一款超小型实心轴绝对旋转编码器,非常适合空间有限的应用…
RS485绝对值编码器-微型 OID-R2706D是一款超小型实心轴绝对旋转编码器,非常适合空间有限的应用安装…

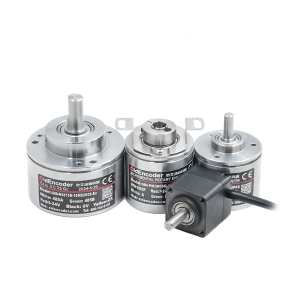

RS485&模拟量双输出绝对值编码器-IP68防水 绝对式单圈多圈编码器,掉电记忆,全量程范围内,位置…
