汇川AutoShop导入CANopen编码器EDS文件完整步骤

汇川AutoShop导入CANopen编码器EDS文件完整步骤（含接线+PDO映射+故障排查）

在汇川 PLC（H3U/AM600等）项目中，CANopen 编码器是高精度位置、角度、长度采集的常用配件，但很多工程师卡在 EDS 文件导入、节点 ID 配置、PDO 映射与数据回传这几步，要么通信失败，要么数据不更新。

本文把欧艾迪CANopen绝对值编码器在汇川AutoShop里的配置从头到尾讲透：从硬件接线→EDS导入→节点与波特率设置→PDO自动回传→实机数据读取→常见故障一站式解决，照着做就能一次通。以下为分阶段详细操作指南。

一丶硬件接线定义

正确接线是通信基础，CAN_H、CAN_L 严禁接反，总线末端必须加终端电阻。

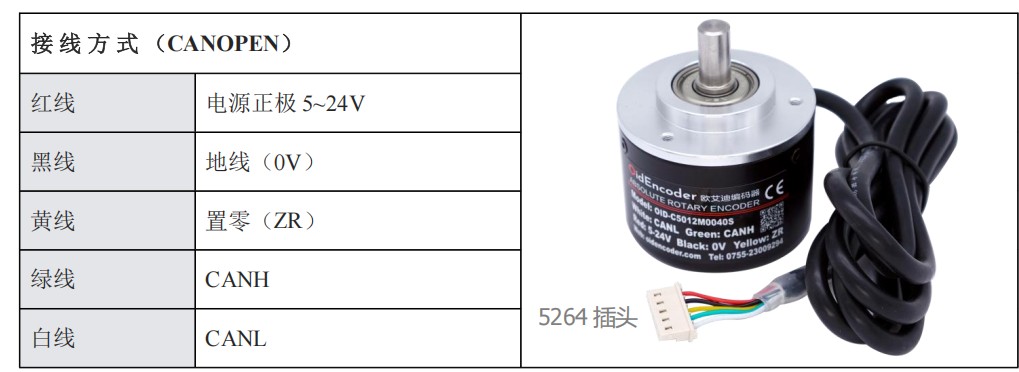

1. 欧艾迪编码器引脚定义

红线：电源正极（5~24V）

黑线：GND 地线（0V）

黄线：置零 ZR（可选）

绿线：CAN_H

白线：CAN_L

2. PLC 与编码器接线

  PLC CAN_H ↔ 编码器 CAN_H

  PLC CAN_L ↔ 编码器 CAN_L

  公共地（GND）可靠连接

  总线末端编码器启用120Ω终端电阻（拨码或跳线设置）

二、EDS 文件导入步骤

EDS 文件是 CANopen 设备的 “驱动字典”，导入失败会导致无法识别从站。

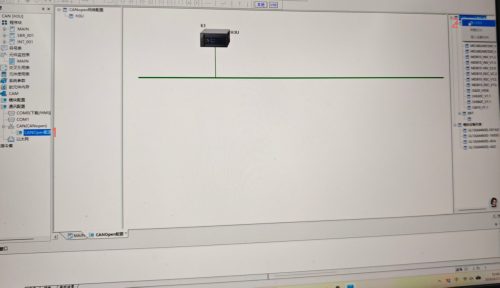

1.打开 AutoShop，在 CANopen 设备树列表空白处右键，选择导入 EDS 文件

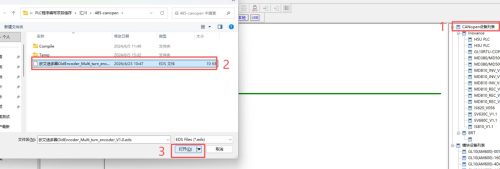

  • 在弹出的文件选择窗口中找到并选中欧艾迪编码器.eds文件，点击打开。

系统提示 “导入成功”后，重启 AutoShop软件使EDS文件生效

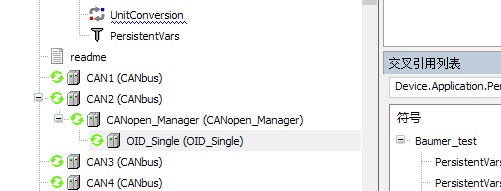

  • 在EDS文件生效后可以做设备树列表看到OID编码器的EDS文件，证明安装完成，可以进行下一步配置EDS文件(安装成功如图）

三、编码器配置与通信设置

  1. 添加从站并匹配波特率

在 CANopen 设备树中找到欧艾迪编码器，拖拽到主站配置区域，双击编码器图标，打开从站配置界面，先确认设备与编码器波特率是否一致（欧艾迪CANOPEN编码器默认波特率500k）

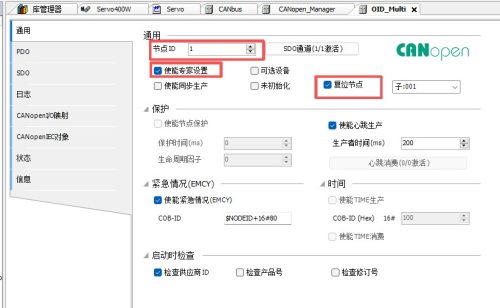

  • 节点 ID 与关键选项

设置节点 ID（与编码器拨码设置一致，默认ID1，范围 1-127编码器）

必须勾选：使能专家设置（不勾选会导致无法完整配置EDS文件），展开完整配置界面

取消勾选：复位节点（避免断电恢复出厂参数）

注：复位节点默认是勾选的，开启这个功能之后编码器配置过的参数在断电重启之后强制恢复成出厂设置，该功能建议不要勾选

  • PDO 映射配置（实现数据自动回传）

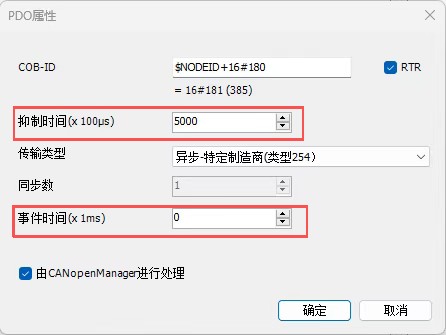

3.1双击PDO1打开属性

3.2抑制时间默认是5000us，可以根据具体使用更改；

3.3事件时间默认是0（输入5ms）需要配置一个时间才能开启PDO自动回传，

3.4事件时间的单位是ms，抑制时间是us，配置时两个参数的时间需要一致，开启异步自动上传

  • 数据读取与换算

以上配置设置好后就可以到CANopen I/O映射，旋转编码器即可观察到当前数值是否变化，将该数据通过公式转换可以得到角度值、长度值、速度值。

四、常见故障排查（90%问题都能解决）

  1. 通信失败
  2. 节点ID不匹配，检查编码器拨码与 PLC 配置一致。
  3. 波特率不匹配
  4. 始终离线
  5. 终端电阻未接在总线两端接入120Ω电阻
  6. 接线错误检查 CAN_H/CAN_L 是否接反
  7. 数据不更新/不变
  8. PDO 映射错误
  9. 重新配置PDO
  10. 对象字典配置异常
  11. 断电后配置丢失
  12. 误勾选 “复位节点”

CANopen总线凭借稳定、高速、多节点扩展的优势，在伺服、编码器、IO 模块中广泛使用。欧艾迪多圈/单圈 CANopen绝对值编码器搭配汇川PLC时，正确导入EDS文件、匹配节点 ID、配置PDO映射是稳定读取位置数据的关键。

本文以汇川 AutoShop为编程环境，提供可直接复现的标准配置流程，适用于 H3U、AM600、MC系列等支持CANopen的汇川 PLC，核心就3步：

  1. 接线 + 终端电阻到位
  2. EDS 正确导入 + 重启软件
  3. 节点 ID、波特率匹配 + PDO 事件时间设置

按本文流程配置，基本能一次性通信成功，稳定读取位置 /角度数据。
